Matériel
L’idée de départ est de pouvoir piloter un interrupteur à distance, mais en gardant le bouton physique pour pouvoir également le manœuvrer à la main.
Dans les épisodes précédents (partie1 et partie2), j’ai fait le choix de Home Assistant comme logiciel domotique et d’utiliser le protocole Zigbee comme protocole radio.
Mon choix s’est porté sur un tout petit module que je peux glisser facilement derrière un interrupteur.
A préciser, je n’ai que la phase derrière mes interrupteurs.

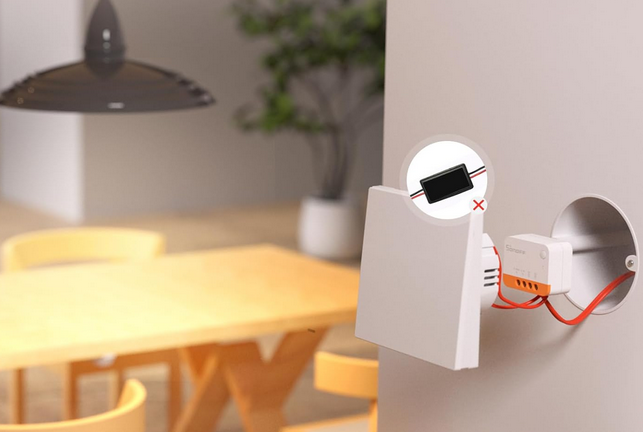

Le SONOFF – Commutateur intelligent sans neutre Zigbee 3.0 ZBMINIL2 (11,99 € chez Domadoo)
Installation du module Sonoff derrière l’interrupteur
N’oubliez pas de couper le courant avant toutes manipulations
L’installation est fort simple.

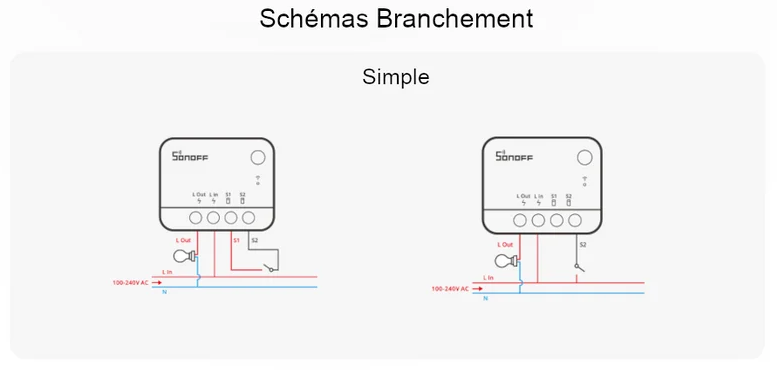

Il suffit de démonter l’interrupteur, de débrancher les deux fils derrière, de les connecter au module, et enfin de relier l’interrupteur au module.
Une fois que vous l’avez branché, vous pouvez tester le fonctionnement en basculant l’interrupteur ou en appuyant sur le bouton du Sonoff pour voir si la lampe s’allume.
Intégration dans Zigbee2MQQT
Pour inclure l’équipement lancez l’inclusion en cliquant sur le bouton « Activer l’appairage ». Vous avez 4 minutes, ce qui largement suffisant..

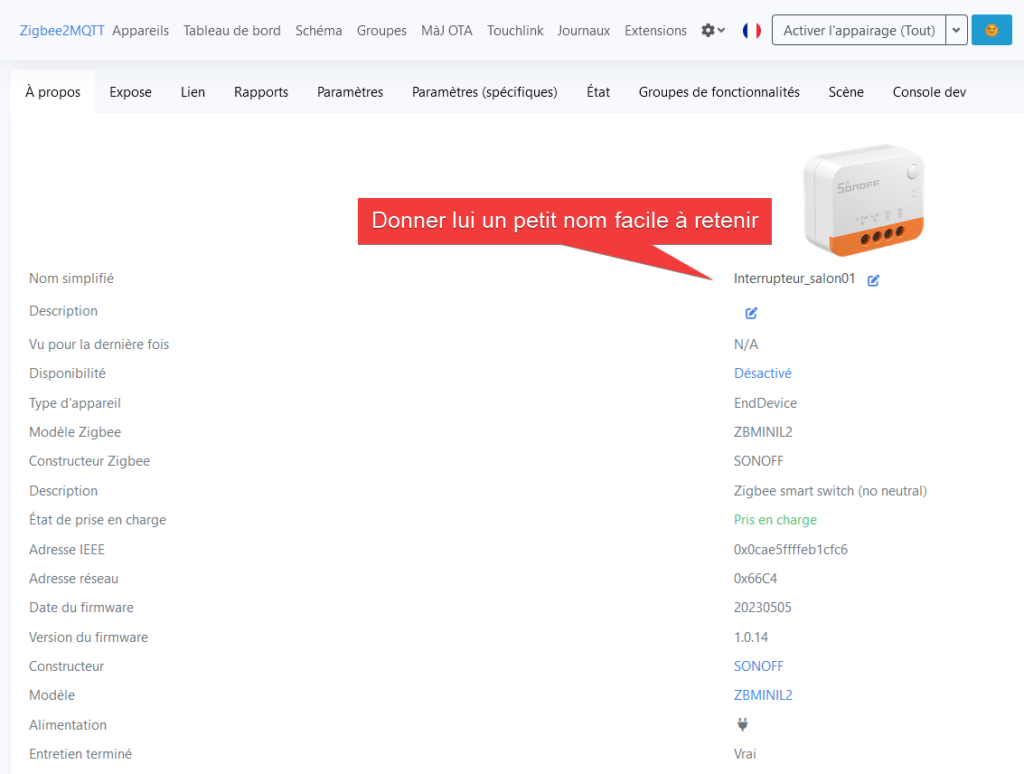

C’est fait.

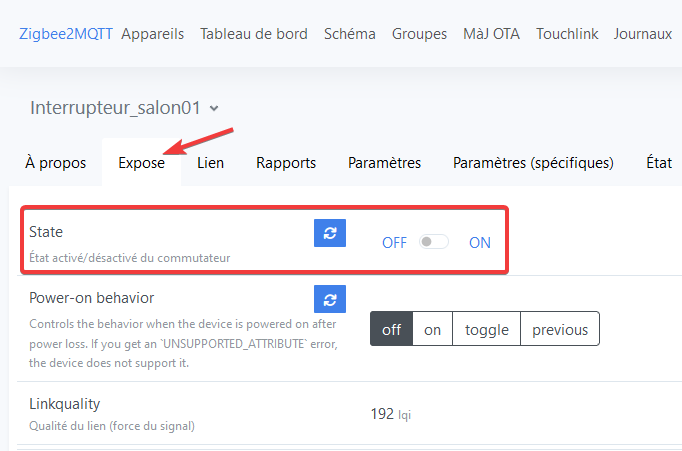

Vous pouvez également tester pour voir si votre module est bien appareillé en basculant le bouton de OFF à ON.
Intégration dans Home Assistant
Dans HA, facile, il est remonté tout seul.

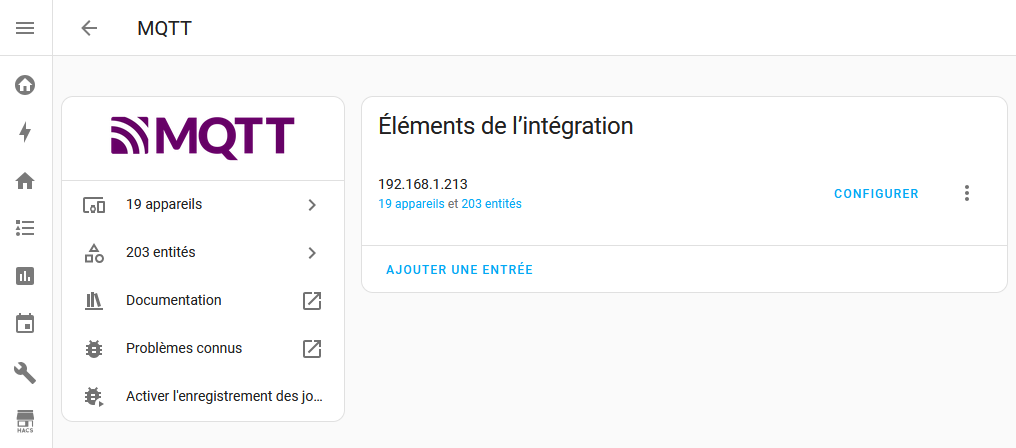

Allez dans « Paramètres », « Appareils et services » et MQTT
Si c’est votre premier, « 1 appareil » devrait apparaitre.

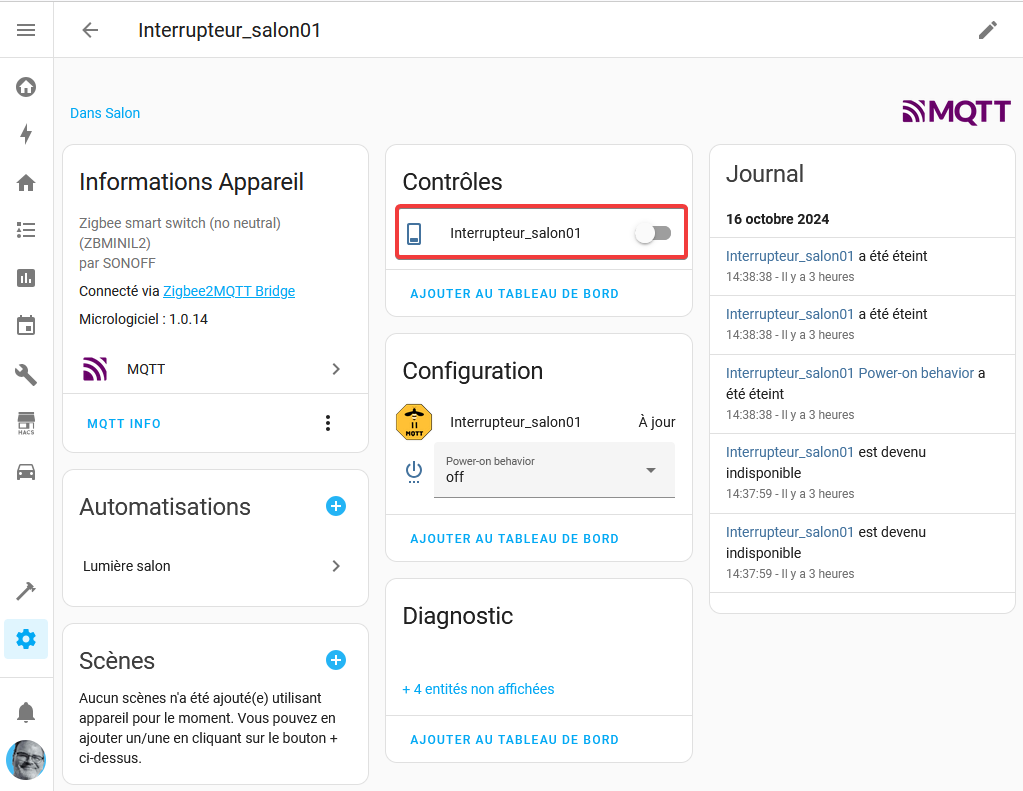

Cliquez dessus.
Cliquez sur le « bouton bascule » pour voir si votre ampoule s’allume.
Tableau de bord : pilotage de l’interrupteur

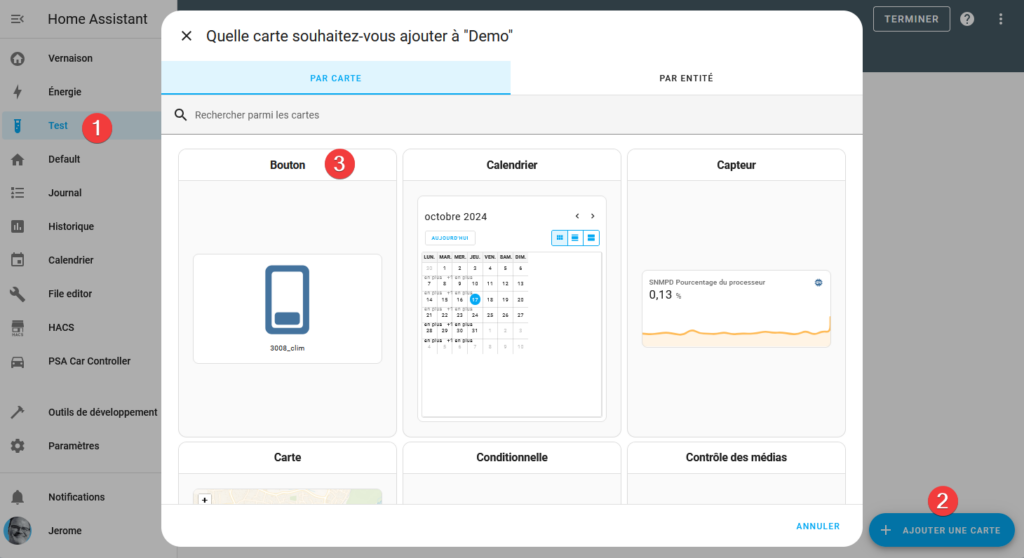

1 – Allez sur votre tableau de bord.
2 – Ajoutez une carte
3 – Ajoutez un bouton

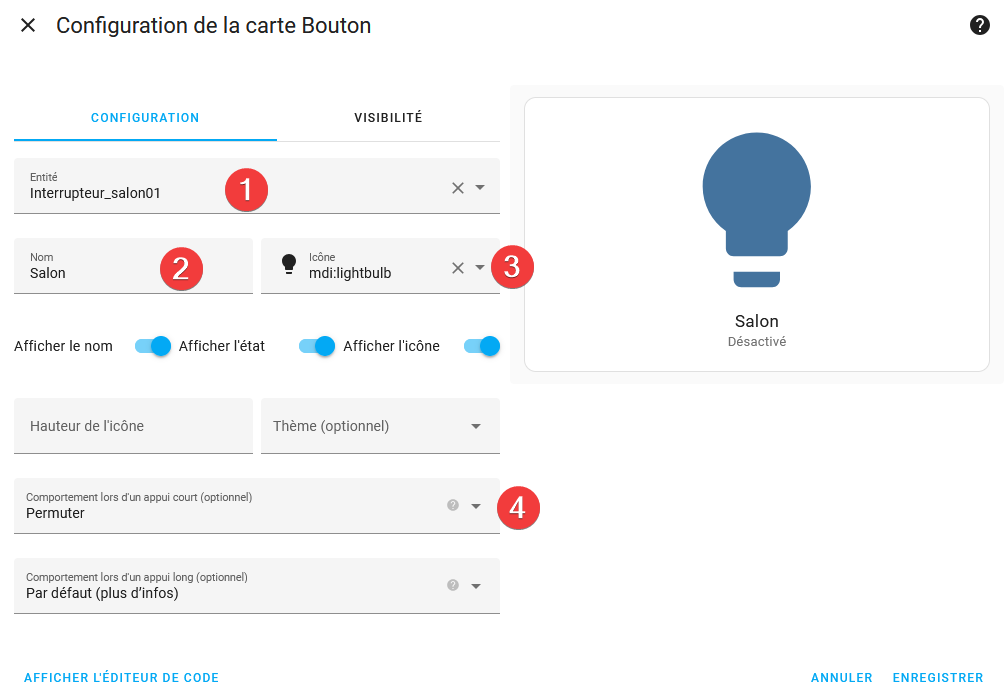

1 – Cherchez l’interrupteur que vous venez d’appareiller dans la liste
2 – Donnez lui éventuellement un nom
3 – Changer l’icône
4 – Mettez « permuter » pour qu’il puisse changer d’état quand vous cliquez dessus
Éteins
Allumé
